Einbau einer Kaaz Solid Lamellensperre in ein Nissan Skyline R33 HAG

Nachfolgend wird die Konfiguration und der Einbau einer Kaaz Solid Lamellensperre in ein Nissan Skyline R33 Hinteachsgetriebe beschrieben.

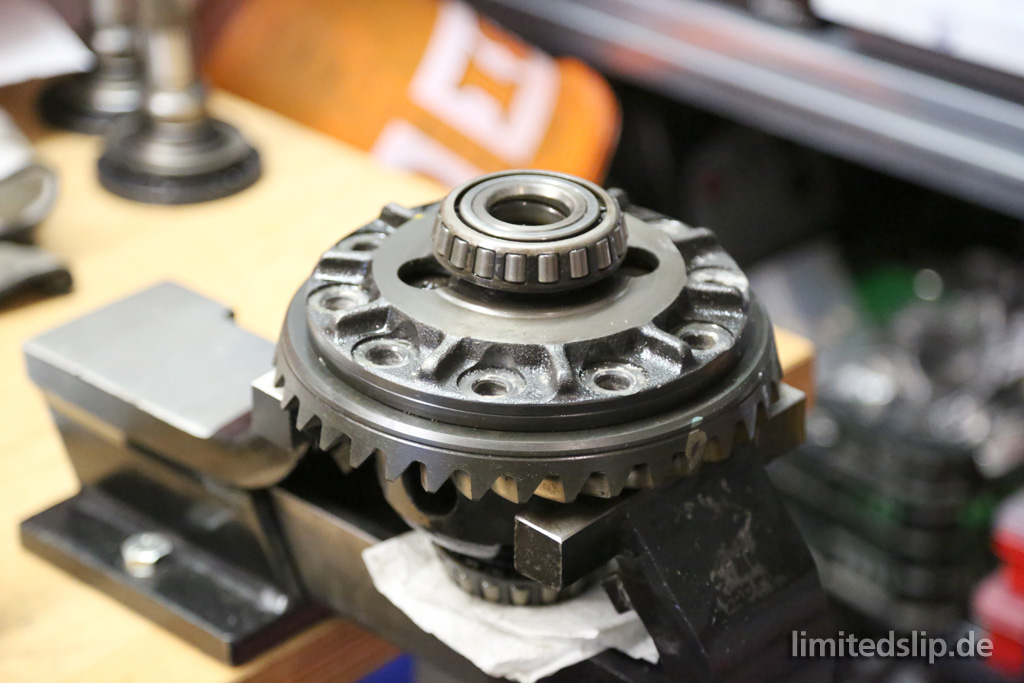

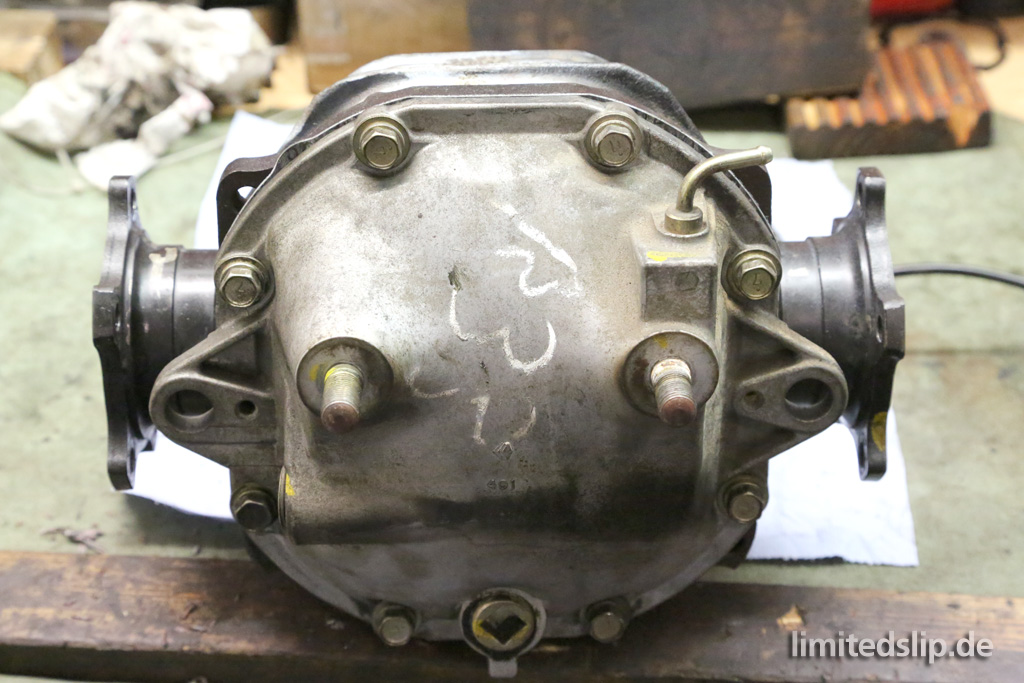

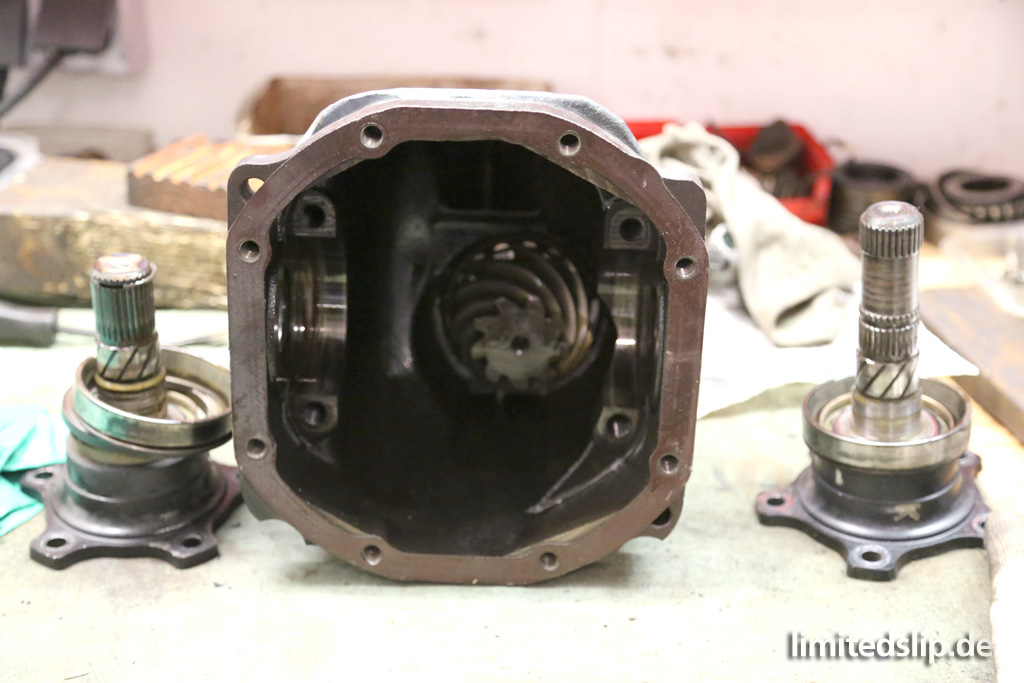

Zunächst wird der Serien-Sperrkörper...

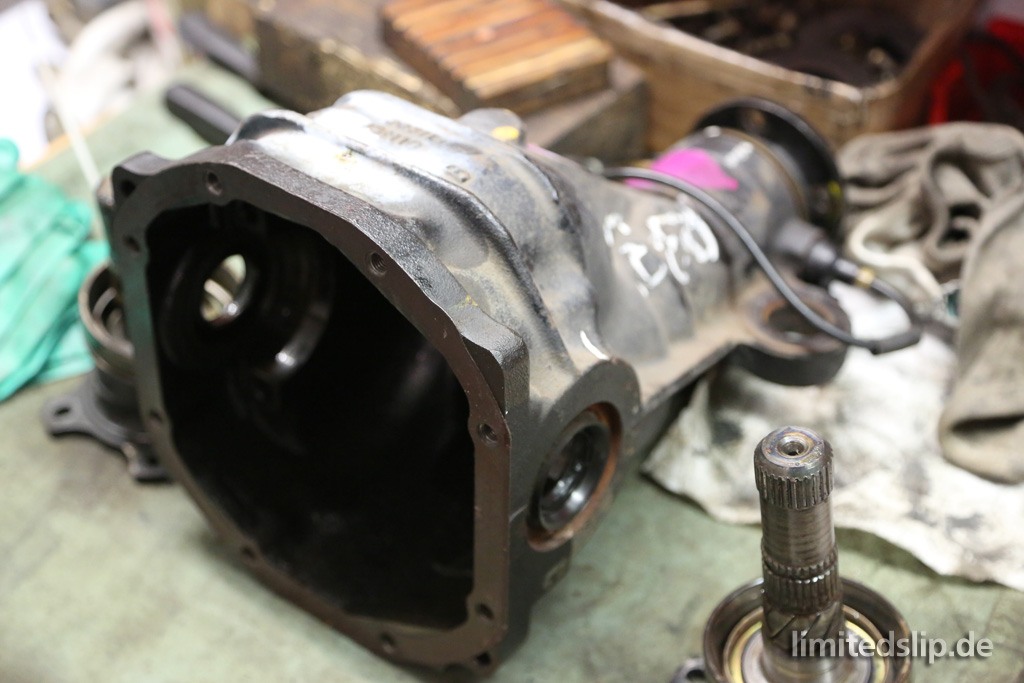

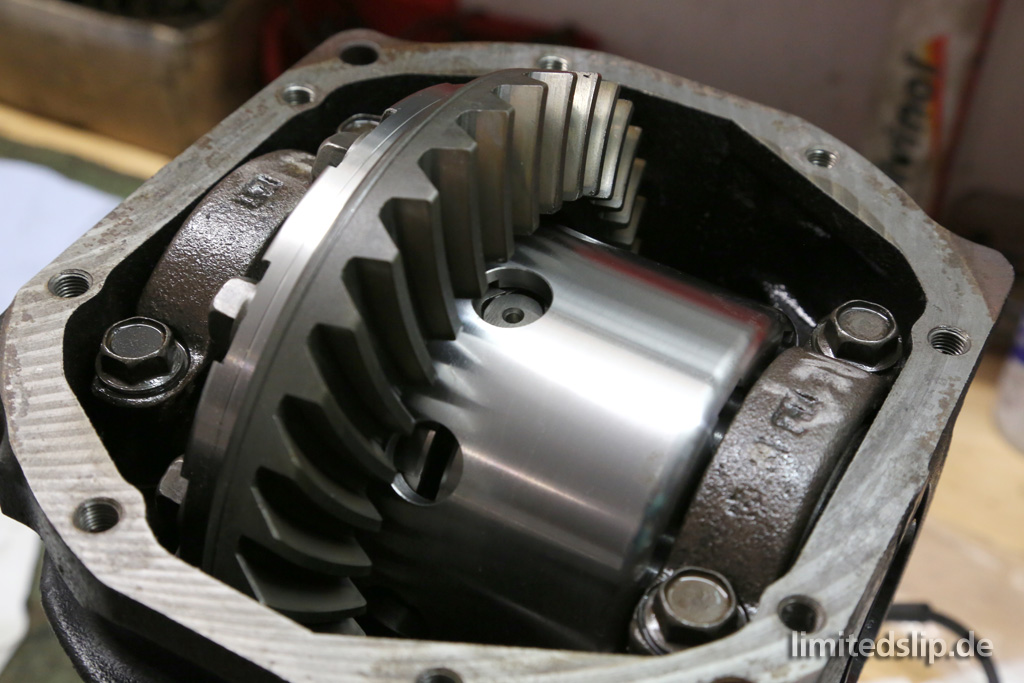

aus dem Gehäuse entfernt...

und das Tellerrad abgeschraubt.

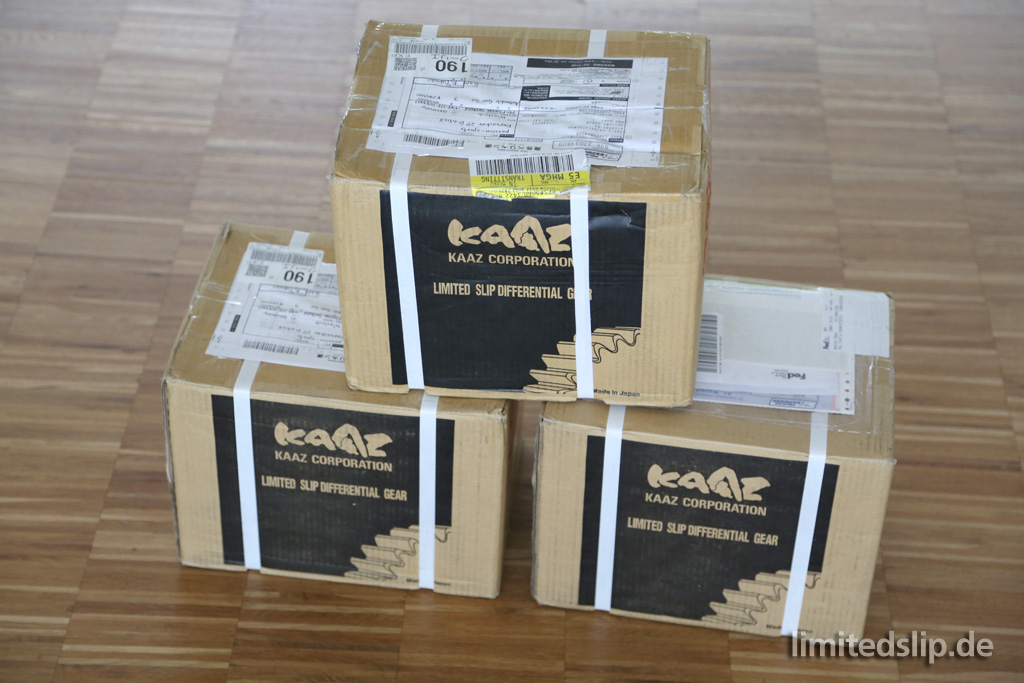

Kaaz bietet eine Vielzahl an Sperrkörper nicht nur aber v.a. für japanische Fahrzeuge.

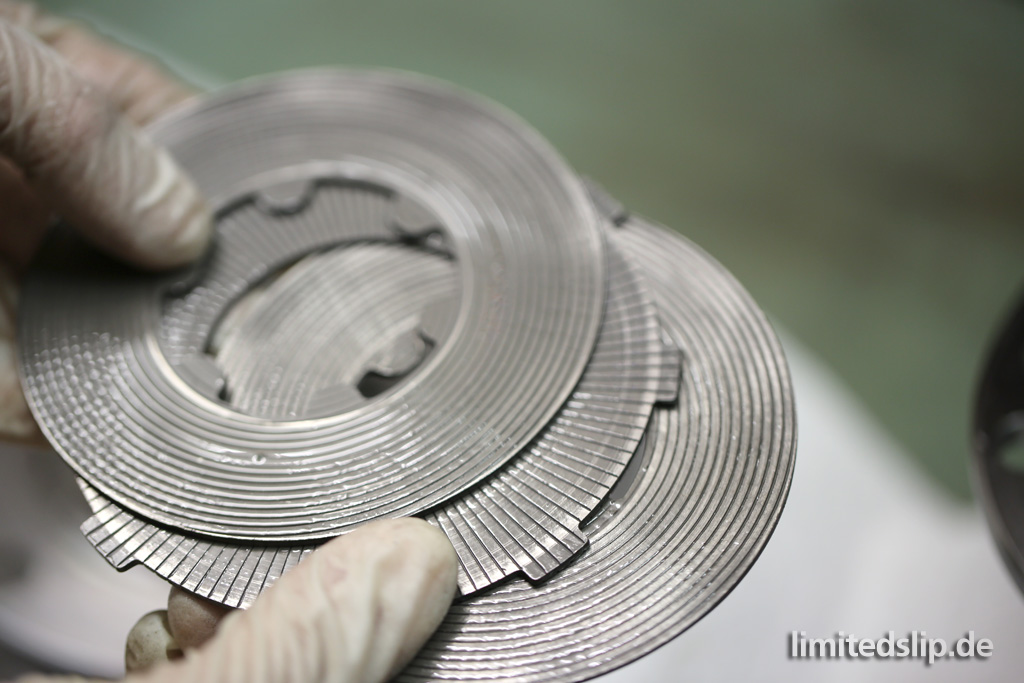

Die Lamellen werden vor dem Einbau eingeölt...

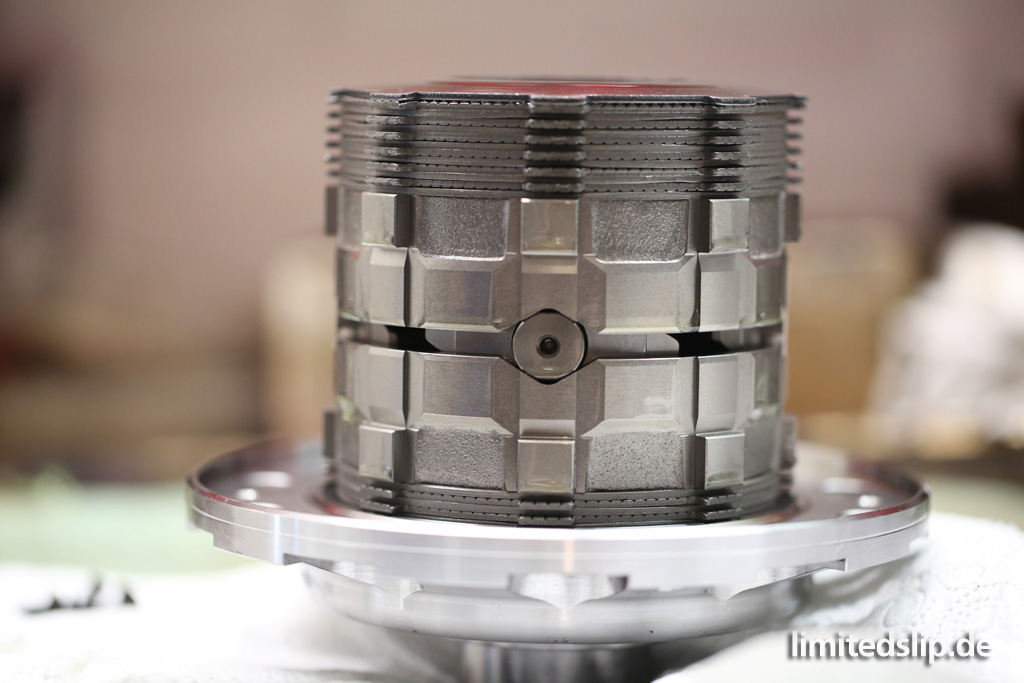

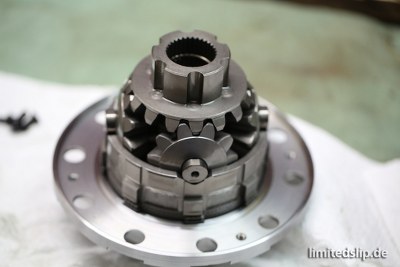

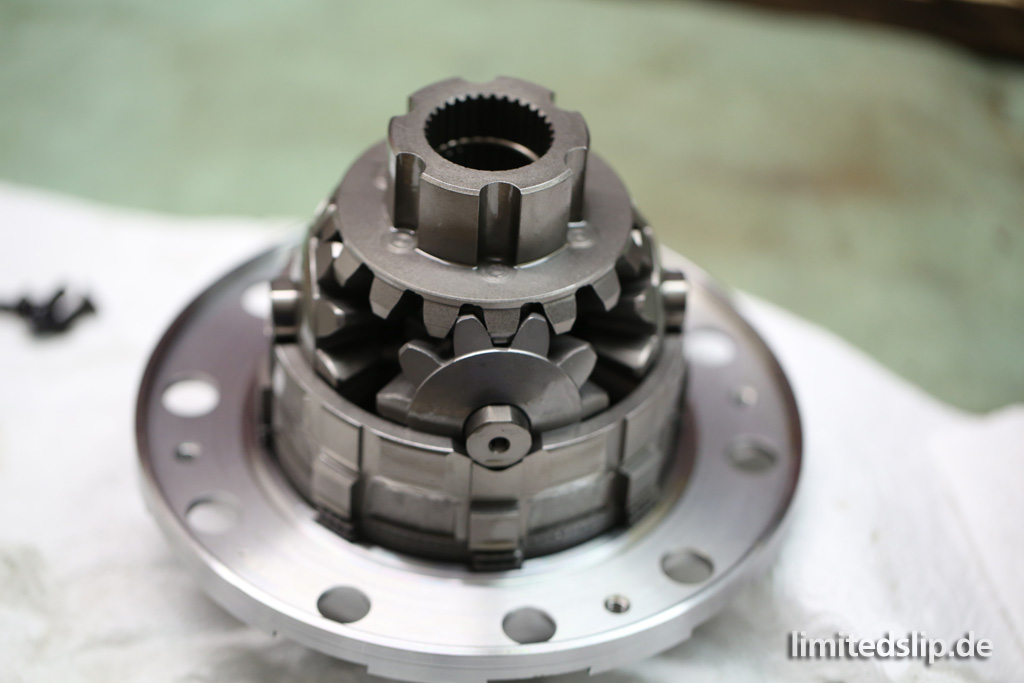

das Setup nach Kundenwunsch konfiguriert.

Diese Variante verspricht einen sehr hohen Sperrgrad und ist für ein reines Driftfahrzeug.

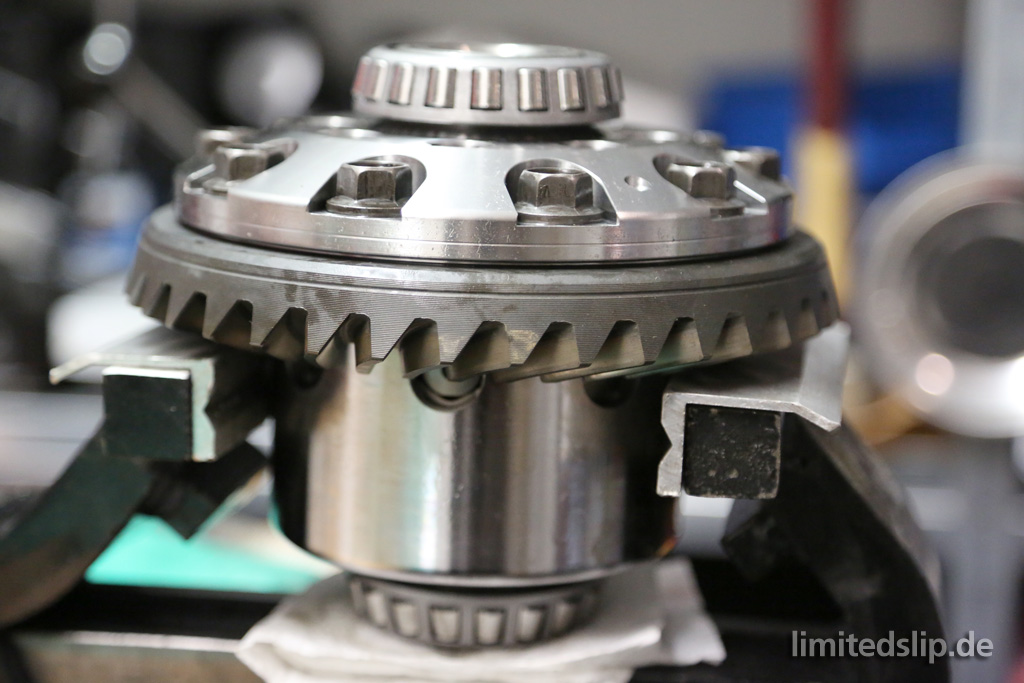

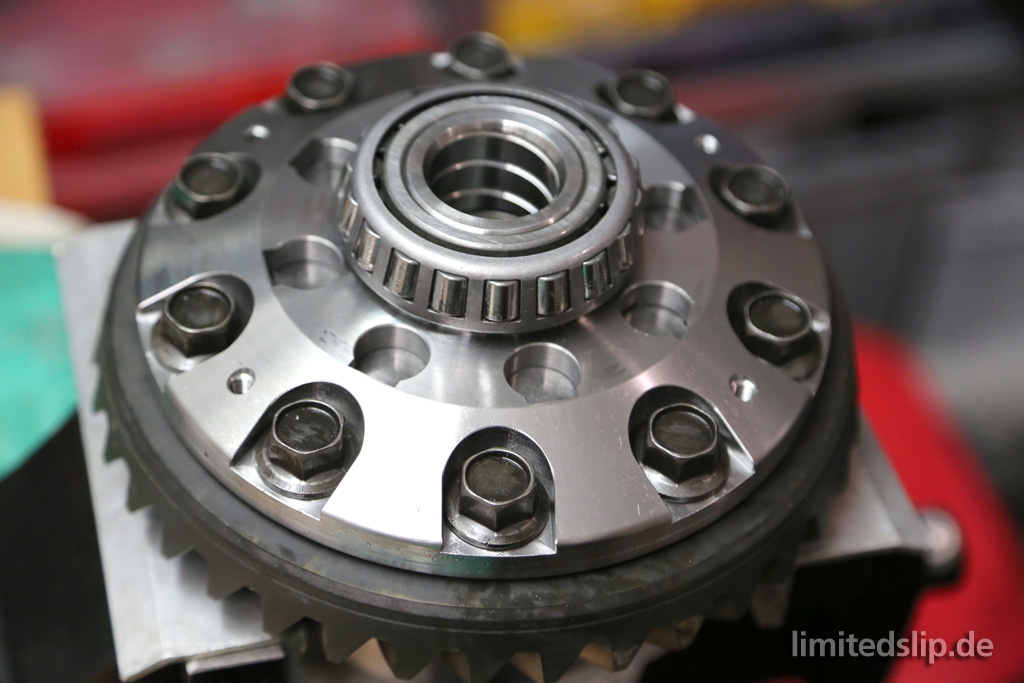

Das Tellerrad wird angeschraubt...

die Lager sind bereits aufgepresst.

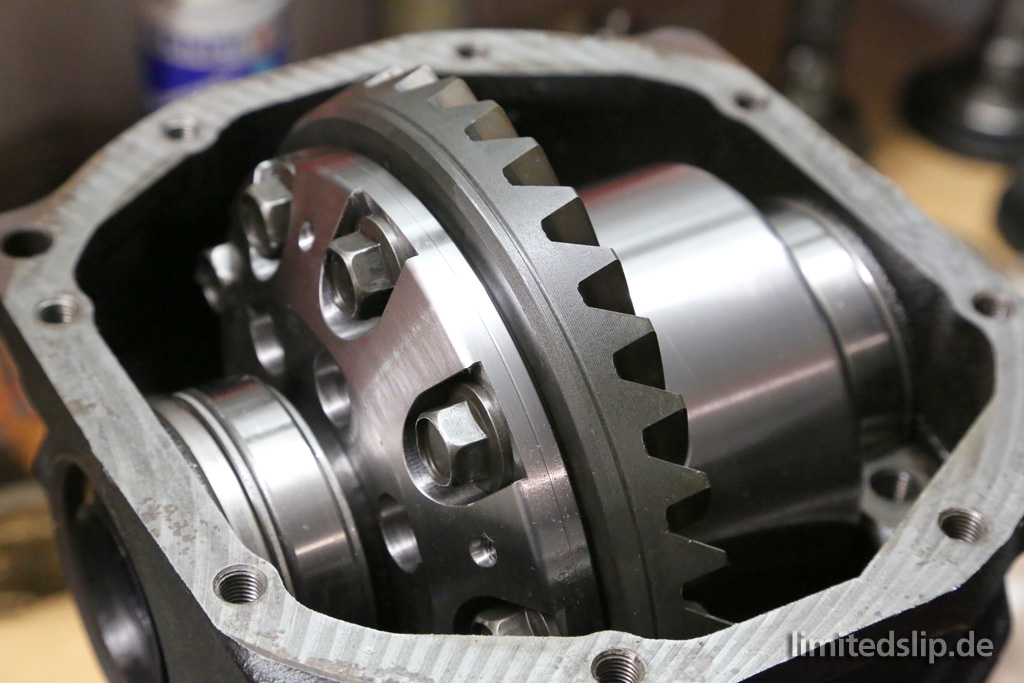

Nun den Sperrkörper mit den Lageraussenschalen und den entsprechenden Einstellscheibenin das Gehäuse einsetzen.

Einstellscheiben bei Bedarf korrigieren.

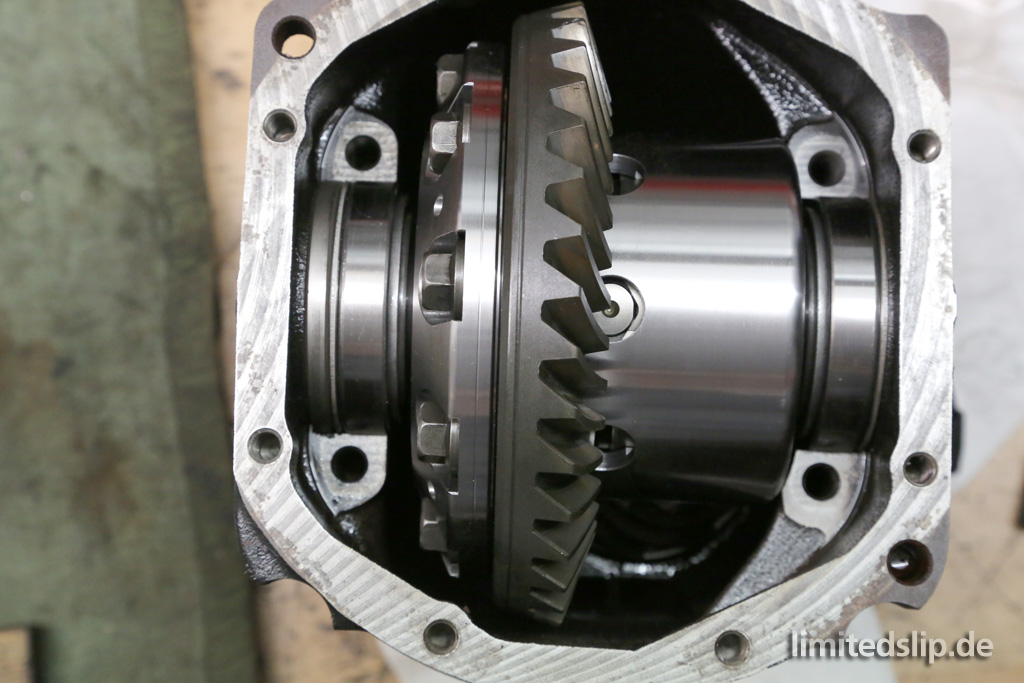

Dann die Lagerschalen-Halterungen Lagerichtig aufschrauben.

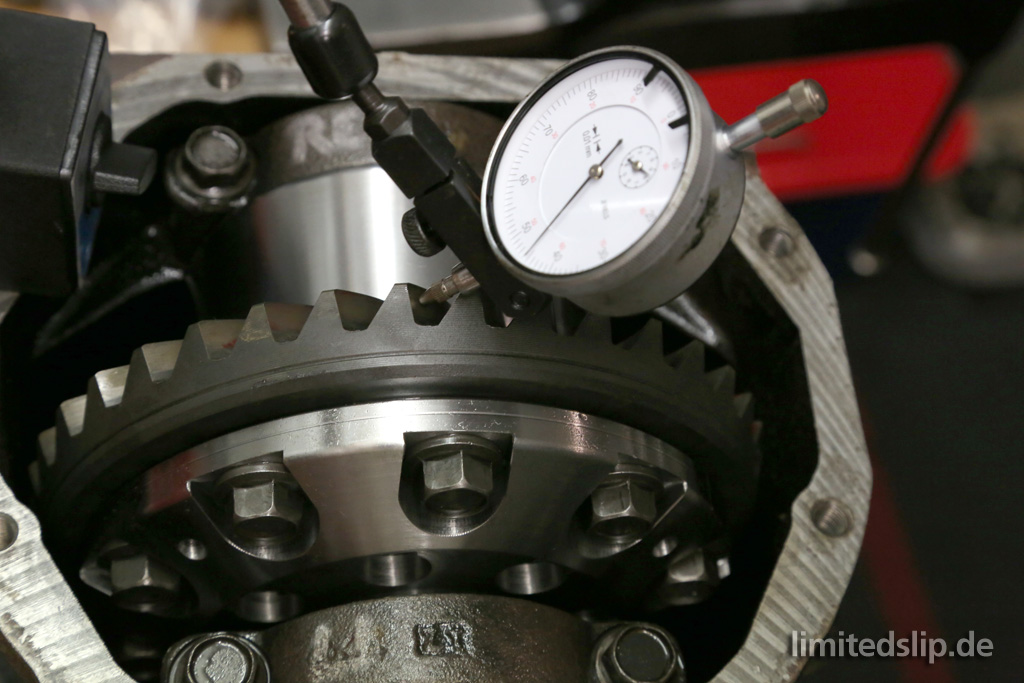

Zahnflankenspiel messen...

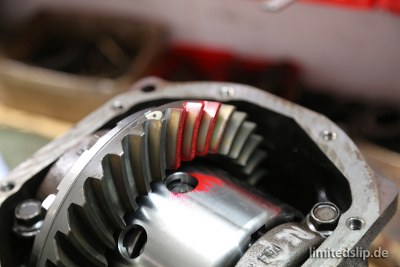

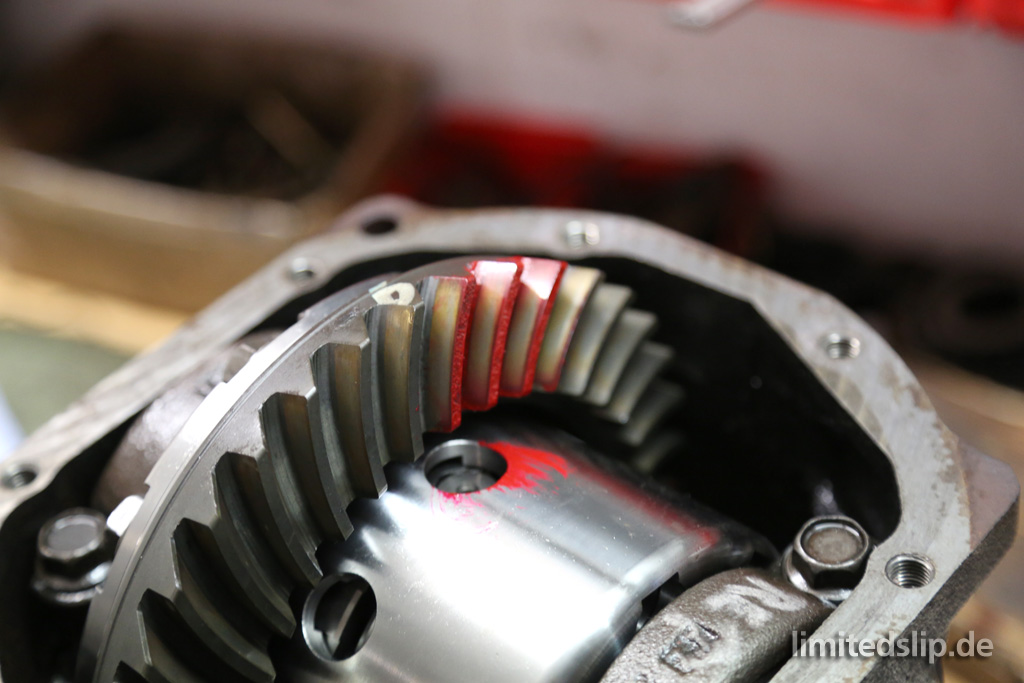

Tragbild prüfen und bei Bedarf mit passenden Shims justieren.

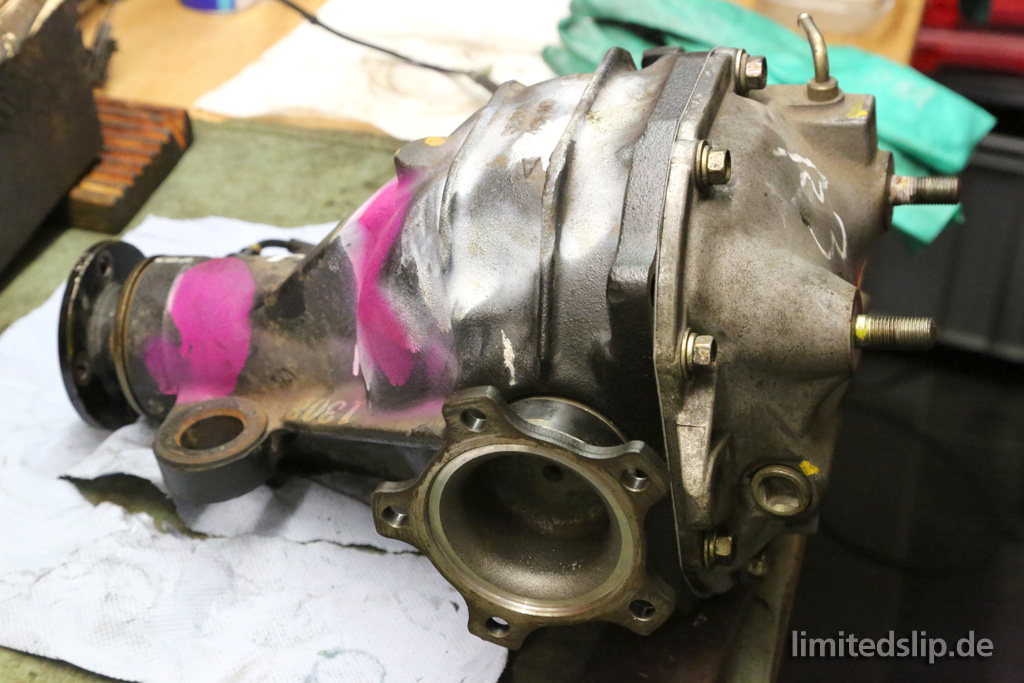

Wenn alles passt, zuschrauben, Abtriebsflansche einschieben...

und fertig ist das gute Stück.
